连接器简单介绍,和主要类型

时间:2020-06-15    来源:本站    点击:2315次

[摘要]连接器的使用频率极为之高,在生活中,我们或多或少都见过连接器。而对于专业人员而言,连接器更是每天都需接触的器件。

连接器的使用频率极为之高,在生活中,我们或多或少都见过连接器。而对于专业人员而言,连接器更是每天都需接触的器件。


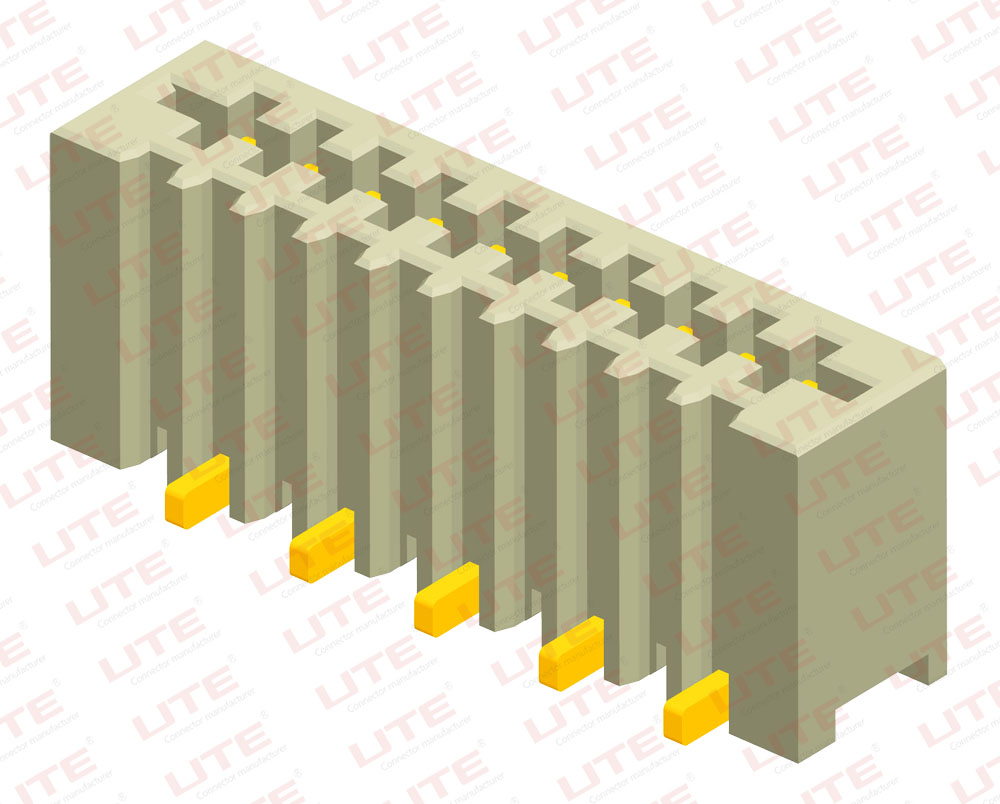

连接器简单介绍


连接器(CONNECTOR)国内亦称作接插件、插头和插座。一般是指电连接器。即连接两个有源器件的器件,传输电流或信号。



连接器是我们电子工程技术人员经常接触的一种部件。它的作用非常单纯:在电路内被阻断处或孤立不通的电路之间,架起沟通的桥梁,从而使电流流通,使电路实现预定的功能。连接器是电子设备中不可缺少的部件,顺着电流流通的通路观察,你总会发现有一个或多个连接器。连接器形式和结构是千变万化的,随着应用对象、频率、功率、应用环境等不同,有各种不同形式的连接器。例如,球场上点灯用的连接器和硬盘驱动器的连接器,以及点燃火箭的连接器是大不相同的。但是无论什么样的连接器,都要保证电流顺畅连续和可靠地流通。就泛指而言,连接器所接通的不仅仅限于电流,在光电子技术迅猛发展的今天,光纤系统中,传递信号的载体是光,玻璃和塑料代替了普通电路中的导线,但是光信号通路中也使用连接器,它们的作用与电路连接器相同。本文将紧密结合UTE公司的产品,集中介绍电路连接器及其应用。


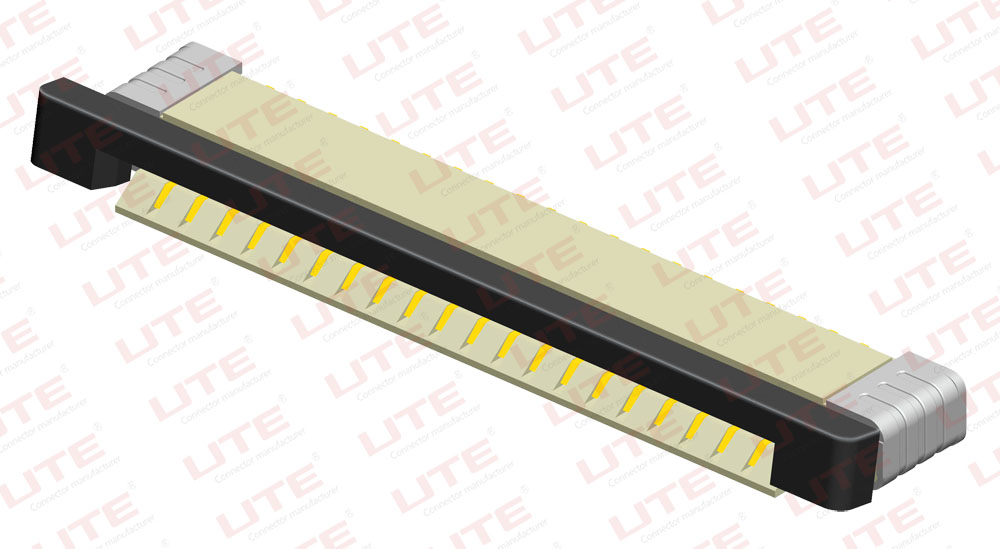

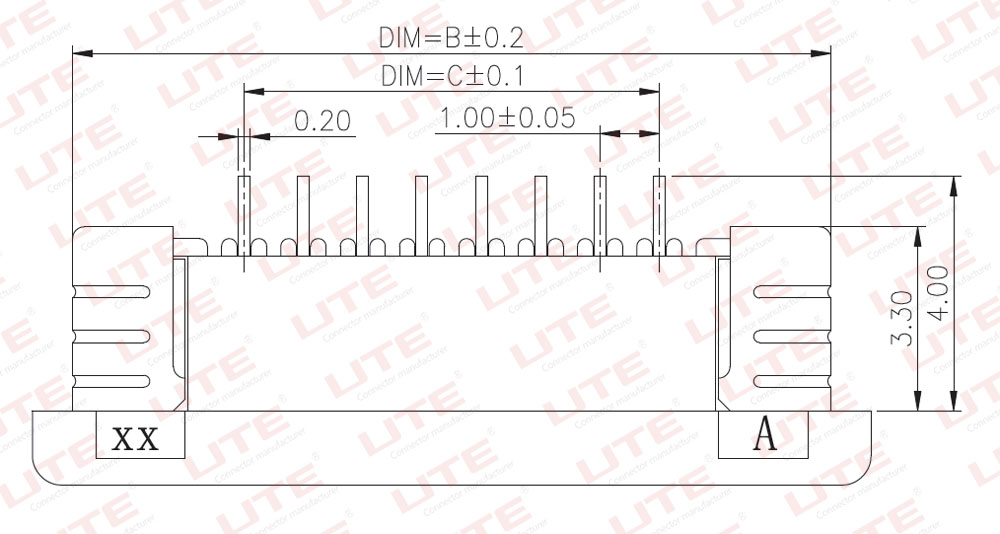

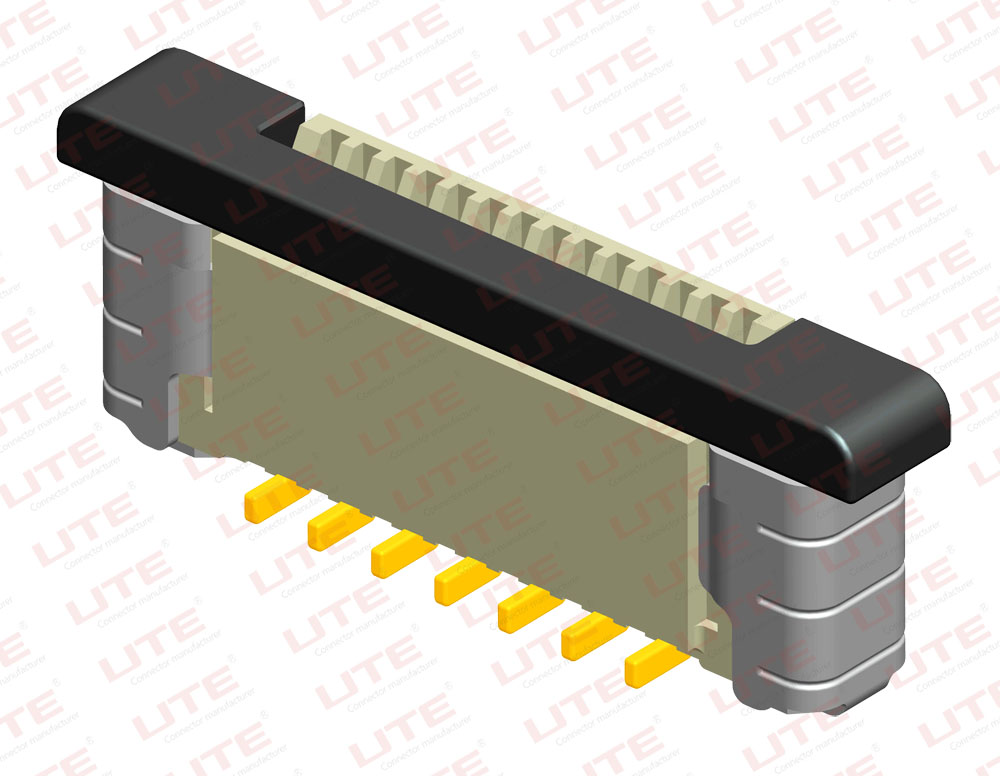

FFC连接器与FPC连接器的区别和常用类型


FFC连接器是柔性扁平电缆连接器,它是一种用PET绝缘材料和极薄的镀锡扁平铜线,通过高科技自动化设备生产线压合而成的新型数据线缆,具有柔软、随意弯曲折叠、厚度薄、体积小、连接简单、拆卸方便、易解决电磁屏蔽(EMI)。下面主要讲的是FFC连接器与FPC连接器有什么区别,和FFC连接器常用到的类型。



1.FFC连接器与FPC连接器的区别


FFC连接器是柔性扁平电缆连接器,FPC连接器是柔性印制线路,从他们两种连接器的制造上面来讲的话,他们线路形成的方式是不同的:

1)、FFC是用上下两层绝缘箔膜中间夹上扁平铜箔,成品较简单,厚度较厚。

2)、 FPC 是用化学蚀刻的方式把FCCL(柔性覆铜箔)处理得到线路走型不同单面双面以及多层结构的柔性线路板。



2.FFC连接器7种常用类型


A型:两端连接且补强板粘贴在绝缘胶纸上;

B型:补强板交叉直接粘贴在绝缘胶纸上;

C型:两端补强板直接粘贴在导体上;

D型:两端补强板交叉直接粘贴在导体上;

E型:一端补强板贴在绝缘胶纸上,另一端直接焊锡;

F型:两端补强板直接贴在绝缘胶纸上,内部一半剥离;

G型:两端直接焊锡。



综上所述FFC连接器技术的发展有以下特点:信号传输的高速化和数字化、各类信号传输的集成化、产品体积的小型化微型化、产品的低成本化、接触件端接方式表贴化、模块组合化、插拔的便捷化等。
